JIS G3445 STKM11A ، STKM 12A ، STKM 12C ، STKM 13A أنبوب الصلب غير الملحوم المسحوب على البارد
وصف المنتج
اساسي: JIS G3445
بحجم:6 مم - 340 مم
WT.: 1mm-50mm
شكل: دائري
تقنية: مسحوب على البارد ، مدرفل على البارد أو مدرفل على الساخن.
طول: الطول العشوائي الفردي / الطول العشوائي المزدوج أو حسب طلب العميل الفعلي أقصى طول هو 10 أمتار
صف دراسي:STKM 11A ، STKM 12A ، STKM 12C ، STKM 12B ، STKM 13A ، STKM 13B ، STKM 13C ، STKM 15A ، STKM 17A
العلامات
يجب تمييز كل أنبوب اجتاز الفحص بشكل مقروء بالعناصر التالية ، ولم يتم تحديد ترتيب ترتيب العناصر.
ومع ذلك ، بالنسبة للأنابيب الأصغر أو بناءً على طلب من المشتري ، يمكن تجميع الأنابيب معًا ووضع علامة على كل حزمة بوسائل مناسبة.
(1) تعيين الدرجة
(2) رمز الحرف الذي يشير إلى عملية التصنيع
ملحوظة:
§ سيتم إصدار شهادات اختبار المطحنة وفقًا للمواصفة EN10204.3
§ يجب أن تكون الأنابيب غير ملحومة أو غير ملحومة.
الحماية والتعبئة:
§ معبأة في صندوق خشبي أو رزم محمية بورق بلاستيكي ومحمية بشكل مناسب للتسليم البحري أو حسب الطلب.
§ يجب أن تكون الأنابيب مزودة بحماية مؤقتة من التآكل.يجب أن يكون نوع الحماية وفقًا لتقدير الشركة المصنعة
المقارنة القياسية العالمية مع JIS G3445
|
نوبر |
المرتبة |
نوبر |
المرتبة |
نوبر |
المرتبة |
نوبر |
المرتبة |
|
|
د 3517 |
الصف 11 أ |
STKM 11 أ |
A513 |
MT1010 |
G-3445 |
STKM11A |
- |
- |
|
A519 |
MT1010 |
|||||||
|
|
الصف 12 أ |
STKM 12 أ |
A513 |
MT1015 |
|
STKM12A |
980 |
CDS-3 |
|
A519 |
MT1015 |
|||||||
|
|
الصف 12 ب |
STKM 12 ب |
- |
- |
|
STKM12B |
- |
- |
|
|
الصف 12C |
STKM 12C |
A512 |
MT1015 |
|
STKM12C |
- |
- |
|
A513 |
||||||||
|
|
الصف 13 أ |
STKM 13 أ |
A512 |
MT 1025 |
|
STKM13A |
- |
- |
|
A513 |
MTX1025 |
|||||||
|
A519 |
MT 1025 |
|||||||
|
|
الدرجة |
STKM 13 ب |
- |
- |
|
STKM13B |
980 |
CDS-4 |
|
|
الصف 13 ج |
STKM 13 ج |
- |
- |
|
STKM13C |
- |
- |
|
|
الصف 14 أ |
STKM 14 أ |
A513 |
MT1030 |
|
STKM14A |
1717 |
الأقراص المدمجة- 103 |
|
A519 |
MT1030 |
|||||||
|
|
الصف 14 ب |
STKM 14 ب |
- |
- |
|
STKM14B |
- |
- |
|
|
الصف 14 ج |
STKM 14 ج |
- |
- |
|
STKM14C |
- |
- |
|
|
الصف 15 أ |
STKM 15 أ |
A513 |
MT1033 |
|
STKM15A |
1717 |
الأقراص المدمجة- 105 |
|
|
الصف 15 ج |
STKM 15 ج |
- |
- |
|
STKM15C |
- |
- |
|
|
الصف 16 أ |
STKM 16 أ |
A519 |
MT1040 |
|
STKM16A |
980 |
CDS-5 |
|
|
الصف 16 ج |
STKM 16 ج |
- |
- |
|
STKM16C |
- |
- |
|
|
الصف 17 أ |
STKM 17 أ |
A519 |
MT1050 |
|
STKM17A |
980 |
CDS-7 |
|
1717 |
الأقراص المدمجة- 107 |
|||||||
|
|
الصف 17 ج |
STKM 17 ج |
- |
- |
|
STKM17B |
- |
- |
|
|
الصف 18 أ |
STKM 18 أ |
A519 |
MT1524 |
|
STKM18A |
980 |
CDS-9 |
|
|
الدرجة 18 ب |
STKM 18 ب |
- |
- |
|
STKM18B |
- |
- |
|
|
الدرجة 18 ج |
STKM 18 ج |
- |
- |
|
STKM18C |
- |
- |
|
|
الصف 19 أ |
STKM 19 أ |
- |
- |
|
- |
- |
- |
|
|
الدرجة 19 ج |
STKM 19 ج |
- |
- |
|
- |
- |
- |
|
|
الصف 20 أ |
STKM 20 أ |
- |
- |
|
- |
- |
- |
التركيب الكيميائي
|
صف دراسي |
وحدة ٪ | |||||
| ج | سي | مينيسوتا | ص | س | ملحوظة أو V. | |
| STKM 11A | 0.12 كحد أقصى. | 0.35 كحد أقصى. | 0.60 كحد أقصى. |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 12A |
0.20 كحد أقصى. |
0.35 كحد أقصى. |
0.60 كحد أقصى. |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 12B | ||||||
| STKM 12C | ||||||
| STKM 13A |
0.25 كحد أقصى. |
0.35 كحد أقصى. |
0.30 ~ 0.90 |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 13B | ||||||
| STKM 13C | ||||||
| STKM 14A |
0.30 كحد أقصى. |
0.35 كحد أقصى. |
0.30 ~ 1.00 |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 14B | ||||||
| STKM 14C | ||||||
| STKM 15A |
0.25 ~ 0.35 |
0.35 كحد أقصى. |
0.30 ~ 1.00 |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 15C | ||||||
| STKM 16A |
0.35 ~ 0.45 |
0.40 كحد أقصى. |
0.40 ~ 1.00 |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 16C | ||||||
| STKM 17A |
0.45 ~ 0.55 |
0.40 كحد أقصى. |
0.40 ~ 1.00 |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 17C | ||||||
| STKM 18A |
0.18 كحد أقصى. |
0.55 كحد أقصى. |
1.50 كحد أقصى. |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 18B | ||||||
| STKM 18C | ||||||
| STKM 19A |
0.25 كحد أقصى. |
0.55 كحد أقصى. |
1.50 كحد أقصى. |
0.040 الأعلى. |
0.040 الأعلى. |
- |
| STKM 19C | ||||||
| STKM 20A | 0.25 كحد أقصى. | 0.55 كحد أقصى. | 1.60 كحد أقصى. |
0.040 الأعلى. |
0.040 الأعلى. |
0.15 الأعلى. |
الخصائص الميكانيكية
| تعيين | استطالة | قوة الانحناء |
|
قوة الشد N / {kgf / П} |
نقطة الغلة أو الإثبات N / {kgf / П} |
قوة التسطيح المسافة بين الألواح المسطحة (H) (D خارج قطر الأنبوب) |
|||||
|
رقم 4،
رقم 11
رقم 12
قطع الاختبار الاتجاه الطولي |
رقم 4،
رقم 5 قطع الاختبار الاتجاه العرضي
|
زاوية الانحناء |
نصف القطر الداخلي
(D خارج قطر الأنبوب) |
||||
| STKM11A |
290 {30} دقيقة. |
- | 35 دقيقة | 30 دقيقة. | 1/2 د | 180 | 4 د |
| STKM12A |
340 {35} دقيقة. |
175 {18} دقيقة. |
35 دقيقة | 30 دقيقة. | 2/3 د | 90 | 6 د |
| STKM12B |
390 {40} دقيقة. |
275 {28} دقيقة. |
25 دقيقة | 20 دقيقة. | 2/3 د | 90 | 6 د |
| STKM12C |
470 {48} دقيقة. |
355 {36} دقيقة. |
20 دقيقة. | 15 دقيقة. | - | - | - |
|
STKM13A |
370 {38} دقيقة. |
215 {22} دقيقة. |
30 دقيقة. |
25 دقيقة |
2/3 د |
90 |
6 د |
|
STKM13B |
440 {45} دقيقة. |
305 {31} دقيقة. |
20 دقيقة. |
15 دقيقة. |
3/4 د |
90 |
6 د |
|
STKM13C |
510 {52} دقيقة. |
380 {39} دقيقة. |
15 دقيقة. |
10 دقائق. |
- |
- |
- |
|
STKM14A |
410 {42} دقيقة. |
245 {25} دقيقة. |
25 دقيقة |
20 دقيقة. |
3/4 د |
90 |
6 د |
| STKM14B |
500 {51} دقيقة. |
355 {36} دقيقة. |
15 دقيقة. | 10 دقائق. | 7/8 د | 90 | 8 د |
|
STKM14C |
550 {56} دقيقة. |
410 {42} دقيقة. |
15 دقيقة. |
10 دقائق. |
- |
- |
- |
|
STKM15A |
470 {48} دقيقة. |
275 {28} دقيقة. |
22 دقيقة |
17 دقيقة |
3/4 د |
90 |
6 د |
|
STKM15C |
580 {59} دقيقة. |
430 {44} دقيقة. |
12 دقيقة |
7 دقائق |
- |
- |
- |
|
STKM16A |
510 {52} دقيقة. |
325 {33} دقيقة. |
20 دقيقة. |
15 دقيقة. |
7/8 د |
90 |
8 د |
|
STKM16C |
620 {63} دقيقة. |
460 {47} دقيقة. |
12 دقيقة |
7 دقائق |
- |
- |
- |
|
STKM17A |
550 {56} دقيقة. |
345 {35} دقيقة. |
20 دقيقة. |
15 دقيقة. |
7/8 د |
90 |
8 د |
|
STKM17C |
650 {66} دقيقة. |
480 {49} دقيقة. |
10 دقائق. |
5 دقائق |
- |
- |
- |
|
STKM18A |
440 {45} دقيقة. |
275 {28} دقيقة. |
25 دقيقة |
20 دقيقة. |
7/8 د |
90 |
6 د |
|
STKM18B |
490 {50} دقيقة. |
315 {32} دقيقة. |
23 دقيقة |
18 دقيقة |
7/8 د |
90 |
8 د |
| STKM18C |
510 {52} دقيقة. |
380 {39} دقيقة. |
15 دقيقة. | 10 دقائق. | - | - | - |
| STKM19A |
490 {50} دقيقة. |
315 {32} دقيقة. |
23 دقيقة | 18 دقيقة | 7/8 د | 90 | 6 د |
| STKM19C |
550 {56} دقيقة. |
410 {42} دقيقة. |
15 دقيقة. | 10 دقائق. | - | - | - |
| STKM20A |
540 {55} دقيقة. |
390 {40} دقيقة. |
23 دقيقة | 18 دقيقة | 7/8 د | 90 | 6 د |
مظهر
⚫ يجب أن تكون الأنابيب عمليا مستقيمة.ويكون الطرفان بزاوية قائمة على محور الأنبوب
⚫ يجب أن تكون الأنابيب خالية من العيوب الضارة بالاستخدام العملي.
يجب أن يتم الاتفاق على الإنهاء السطحي للأنابيب ، عند تحديد ذلك بشكل خاص ، من قبل المشتري والشركة المصنعة.
التسامح على القطر الخارجي
| قسم | التفاوتات في القطر الخارجي |
| رقم 1 | أقل من 50 مم ± 0.5 مم |
| 50 مم أو أكثر ± 1٪ | |
| رقم 2 | أقل من 50 مم ± 0.25 مم |
| 50 مم أو أكثر ± 0.5٪ | |
|
رقم 3 |
أقل من 25 مم ± 0.12 مم |
| 25 مم أو أكثر إلى وما عدا.40 مم ± 0.15 مم | |
| 40 مم أو أكثر إلى وما عدا.50 مم ± 0.18 مم | |
| 50 مم أو أكثر إلى وما عدا.60 مم ± 0.20 مم | |
| 60 مم أو أكثر إلى وما عدا.70 مم ± 0.23 مم | |
| 70 مم أو أكثر إلى وما عدا.80 مم ± 0.25 مم | |
| 80 مم أو أكثر إلى وما عدا.90 مم ± 0.30 مم | |
| 90 مم أو أكثر إلى 100 مم ± 0.40 مم | |
| 100 مم أو أكثر ± 0.50٪ |
التسامح على السماكة
| قسم | التفاوتات في سمك الجدار |
|
رقم 1 |
أقل من 4 مم |
| + 0.6 ملم | |
| -0.5 مم | |
| 4 مم أو أكثر | |
| 15٪ | |
| -12.50٪ | |
|
رقم 2 |
أقل من 3 مم |
| ± 0.3 مم | |
| 3 مم أو أكثر |
صورة مفصلة

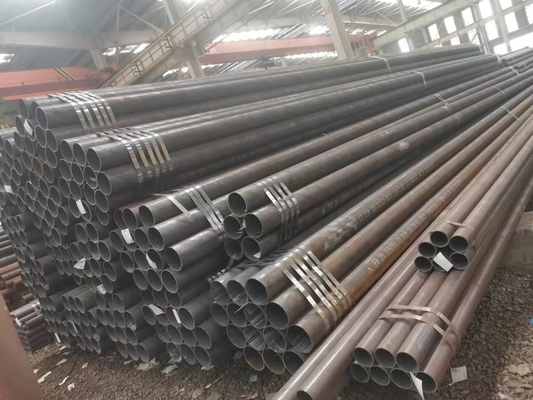

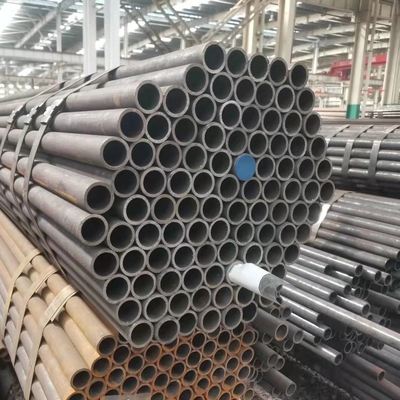

صور Factroy
معالجة الأنابيب والأنابيب
طلب
STKM 11A مواسير سيملس
JIS G3445 STKM 11A ، STKM 12A ، STKM 12C ، STKM 13A ، STKM 13C ، STKM 15A ، STKM 15C ، STKM 17A ، STKM
أنابيب الصلب الكربوني 17C المستخدمة في الآلات والسيارات والدراجات والأثاث والأجهزة المنزلية وأجزاء الماكينة الأخرى.
التعبئة والتغليف والشحن
الشهادات
التعليمات
س 1: هل أنت مصنع أم تاجر؟
A1: Wuxi Sylaith Special Steel Co.، Ltd هي شركة مصنعة للأنابيب والأنابيب الفولاذية منذ عام 2010. لقد اكتسبنا حق التصدير الخاص بنا وأصبحنا شركة متكاملة للصناعة والتجارة من أجل تلبية طلبات المشتري المتعددة بشأن المواد والمنتجات المختلفة .
Q2: ما هي المواد / المنتجات التي يمكنك توفيرها؟
A2: أنبوب / أنبوب فولاذي مقاوم للصدأ غير ملحوم ، أنبوب / أنبوب فولاذي مقاوم للصدأ كربوني غير ملحوم ، أنبوب فولاذي مجلفن مع أي شكل ويمكن أيضًا أن تكون الأنابيب الملحومة متاحة
Q3: كيف تحصل على عينة؟
A3: عينات مجانية متاحة للفحص والاختبار.وللحصول على عينات مجانية ، يجب أن ترسل إلينا عنوان الاستلام المفصل (بما في ذلك الرمز البريدي) وحساب DHL / FedEx / UPS الخاص بك لجمع العينات ، وسيتم دفع تكلفة البريد السريع من جانبك.
س 4.هل يمكنك إنتاج المنتجات وفقًا للرسومات الخاصة بي؟
A4: نعم ، يمكننا إنتاج المنتجات وفقًا لرسوماتك التي سترضيك كثيرًا.
س 5: كيف تزور المصنع الخاص بك؟
A5: معظم المدن الرئيسية لديها رحلات جوية إلى شنغهاي ؛يمكنك أن تأخذ رحلة إلى مطار Shanghai Putong / Hongqiao الدولي.
إذا أتيت من هونغ كونغ ، فسوف يستغرق الأمر ساعتين بالطائرة (كل 5 رحلات يومية في وقت الظهيرة).
